Drzwi przeciwpożarowe (ppoż) EI30, EI60 oraz EI120 wymagają bezbłędnego otworowania i prawidłowej specyfikacji.

Specyfikacja i projektowanie otworów pod drzwi przeciwpożarowe (ppoż) w odpornościach EI30, EI60, czy też EI120 jest jedną z najważniejszych kwestii związanych z bezpieczeństwem w architekturze.
Wstępne założenia dotyczące drzwi powinny być już uwzględnione na etapie projektu budowlanego, aby mieć możliwość prawidłowego zaprojektowania otworu w murze. Im więcej informacji dotyczących drzwi z tym większą dokładnością można przewidzieć otworowanie.

W naszym kompendium dowiesz się wszystkiego co będzie Ci potrzebne do prawidłowego przygotowania zestawienia stolarki i specyfikacji drzwi bez odporności ogniowej (BO), przeciwpożarowych - ppoż (EI), dymoszczelnych (S), akustycznych, dźwiękoszczelnych (Rw = x dB), jak również wielkogabarytowych czy też specjalistycznych i antywłamaniowych (RC).

• Więcej...

  Poniżej dowiesz się wszystkiego od podstaw na temat drzwi.

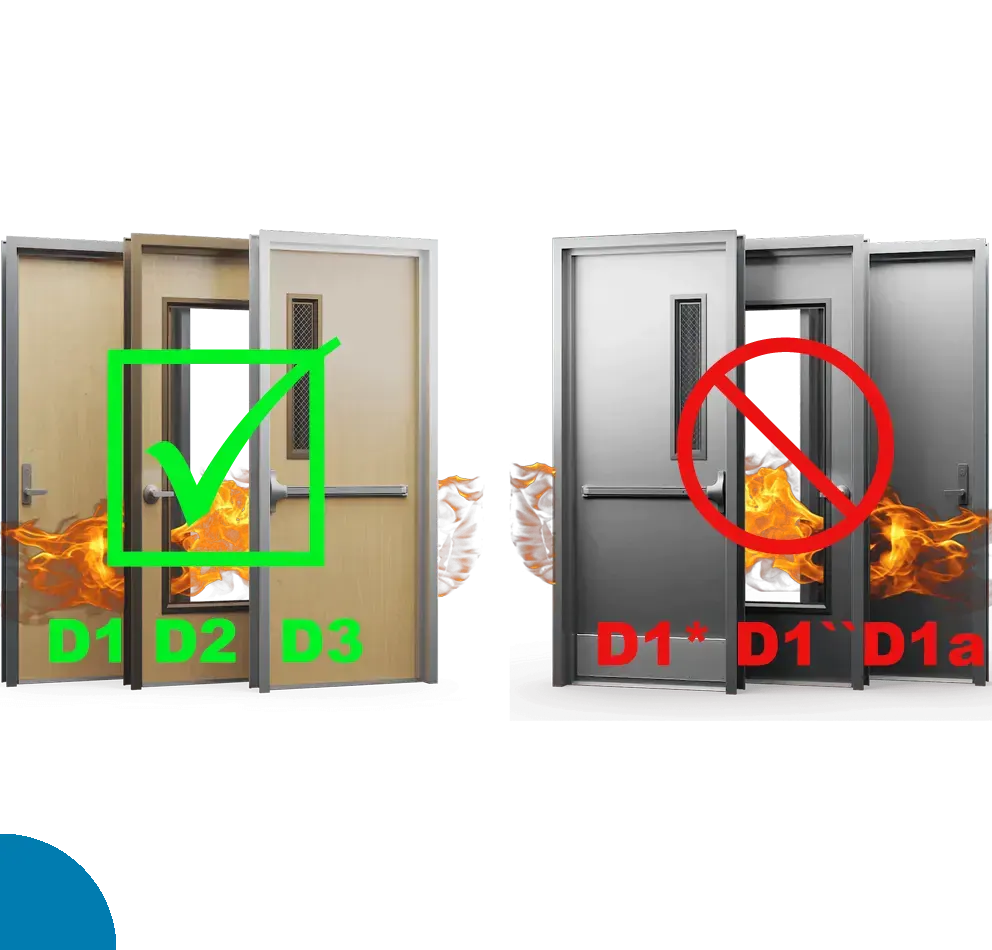

"Złota zasada", jeżeli drzwi różnią się chociażby jednym parametrem powinny mieć nowe oznaczenie, nazwę i numer.

Przykładem złej praktyki jest nadawanie nazw i numerów jak poniżej:
D1`
D1**
D1a*
D1``

Przykładowo: jeżeli w projekcie występują drzwi, określonego typu, mające identyczne parametry a znajdujące się na różnych kondygnacjach to ich oznaczenie, nazwę i numer pozostawiamy bez zmian a zwiększamy tylko ich liczbę.

Revit nadaje każdej sztuce drzwi idywidualne oznaczenie co jest dobrą praktyką, ponieważ prawdopodobieństwo pomyłek jest zniwelowane do minimum.

W Autocad za pomocą funkcji "find" przy prawidłowym oznaczaniu drzwi zawsze łatwo można je zlokalizować i dowiedzieć się ile ich występuje.

• Następny temat...

  Ilości określonych drzwi w projekcie.

Ilość drzwi w zestawieniu stolarki ma ogromne znaczenie w momencie sprawdzania ich lokalizacji, na rzutach. Przede wszystkim należy sprawdzić ewentualne kolizje lub błędy z zastosowaniem nieprawidłowych ościeżnic, ich osadzenie na murze, węgarku lub ścianie prostopadłej.

Kolejnym przykładem jest moment, gdy występuje rewizja projektu i zmienia się liczba drzwi. W takim przypadku bardzo szybko możemy ustalić, jeśli ilość się zwiększy, że jakieś drzwi muszą być sprawdzone na rzucie w projekcie.

Ilość będzie miała wpływ na kosztorys inwestorski. Im większa liczba tym cena będzie niższa.

• Następny temat...

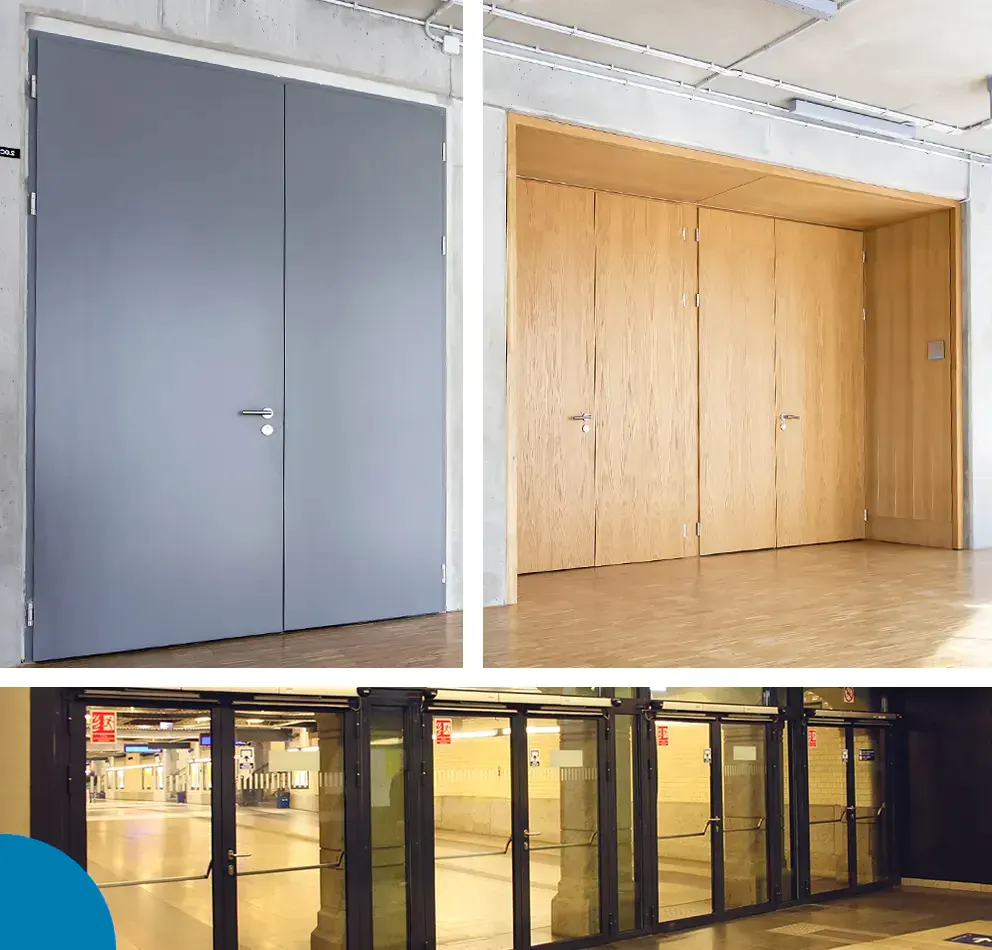

  Określanie rodzaju drzwi.

Określenie rodzaju drzwi bez odporności ogniowej lub drzwi przeciwpożarowych jest bardzo ważną informacją, która daje szereg innych parametrów. Zazwyczaj rodzaje drzwi możemy określić jako:
● drzwi stalowe (często też określane jako, płaszczowe, pełne, techniczne, rewizyjne)
● drzwi drewniane (często też określane jako płycinowe)
● drzwi profilowe (częśto też określane jako szklane, przeszklone)

Po określeniu, jakie drzwi chcemy zastosować od razu pojawia się zawężone grono parametrów. Przykładowo zawiasy widoczne spawane można zastosować tylko w drzwiach profilowych-stalowych, i stalowych, płaszczowych itd.

Każde drzwi mają różne parametry, które dają określone wymiarowanie otworów w murze w stosunku do wymaganego światła przejścia.

W projektach budowlanych, kiedy inwestor nie określił, jakie drzwi będzie chciał zastosować możemy to zdefiniować wg prawdopodobieństwa funkcji pomieszczeń lub wg podziału na wewnętrzne i zewnętrzne

Wg pomieszczeń:
● drzwi stalowe - garaże, śmietniki, komórki lokatorskie, szachty, pomieszczenia techniczne, mieszkania, apartamenty, drzwi zewnętrzne wejściowe itd.
● drzwi drewniane - biura, wewntrz mieszkań, toalety, łazienki, szatnie, korytarze, szachty,
● drzwi profilowe - korytarze, drzwi wejściowe na klatki schodowe, biura

Jeżeli są zewnętrzne to zazwyczaj będą:
● drzwi stalowe - jeśli jest wymóg z efektem drzwi drewnianych rekomenduje się okleiny z tworzyw sztucznych oraz
● drzwi profilowe - służące jako drzwi wejściowe niejednokrotnie jako element fasady szklanej.

• Następny temat...

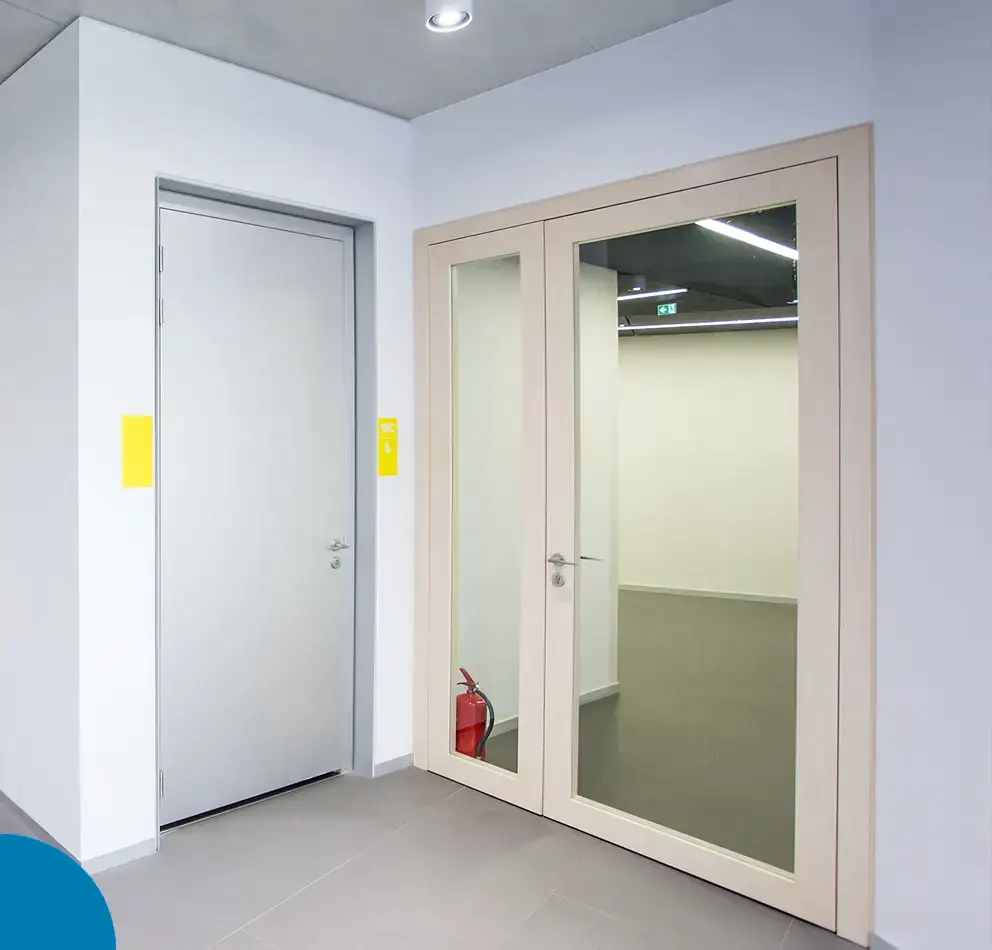

  Konfiguracja drzwi.

Tak jak we wszystkich parametrach drzwi jednoskrzydłowe lub dwuskrzydłowe mają zupełnie inne parametry otworowania.

Dwuskrzydłowe mają dodatkowo listwę przylgową po środku, która zmienia światło przejścia i otworowanie jest inne niż w jednoskrzydłowych. Nie wystarczy w wielu przypadkach powiększyć wartości x2.

Drzwi dwuskrzydłowe przeciwpożarowe (ppoż) często wyposażone są w różny osprzęt, który powoduje, że należy zwrócić uwagę na minimalną szerokość skrzydła biernego zwłascza w przypadku gdy:
● jest zastosowany samozamykacz ukryty,
● drzwi mają służyć do napowietrzania,
● drzwi mają służyć do ewakuacji i ma być na nich zamontowana dźwignia antypaniczna.

• Następny temat...

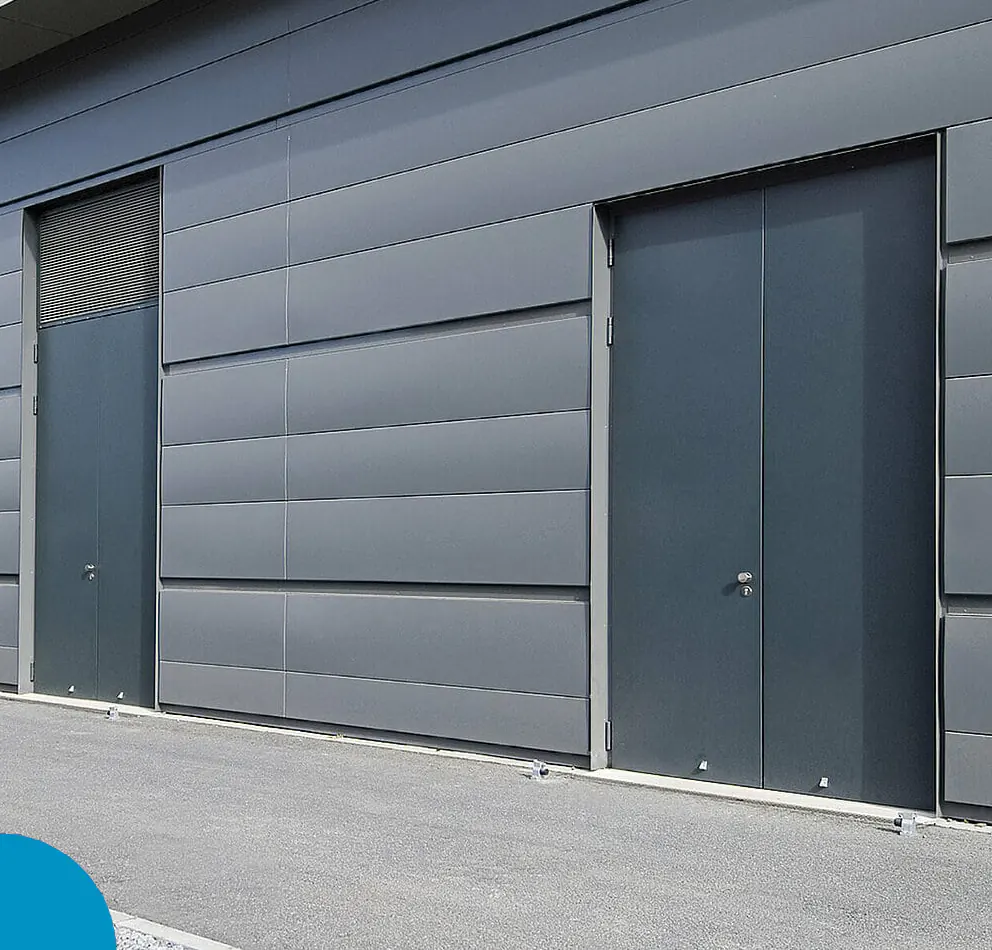

  Zewnętrzne drzwi.

Ten parametr pozwala zwrócić uwagę na kilka istotnych cech drzwi takich jak:
● zastosowanie ościeżnicy wewnętrznej-blokowej montowanej wewnętrz otworu w dowolnym punkcie ośi ściany, nie należy stosować ościeżnic narożnych lub obejmujących jeżeli jest ocieplenie budynku,
● izolacacyjność terminczną (np. zastosowanie kratki wentylacyjnej dyskfalifikuje ten parametr)
● często zamieniana jest listwa opadająca na próg ze względu na intensywne opady deszczu i brak zadaszenia,
● nie należy stosować drzwi zewnętrznych jako bezprzylgowych ze względu na warunki atmosferyczne, termikę i akustykę,
● w drzwiach zewnętrznych może występować w górnej części niewielki daszek, jako wyposażenie dodatkowe,

• Następny temat...

  Odporność ogniowa.

Na polskim rynku obowiązują odporności ogniowe w drzwiach o następujących parametrach:
● BO - w ścianach REI30,
● EI30 - w ścianach REI60,
● EI60 - w ścianach REI120,
● EI120 - w ścianach REI240.

Drzwi przeciwpożarowe (ppoż) zawsze muszą się samoczynnie zamykać poprzez samozamykacz.
Nigdy nie można drzwi przeciwpożarowych blokować w pozycji otwartej.

	Odporność ogniowa EI120 występuje tylko w drzwiach stalowych!

• Następny temat...

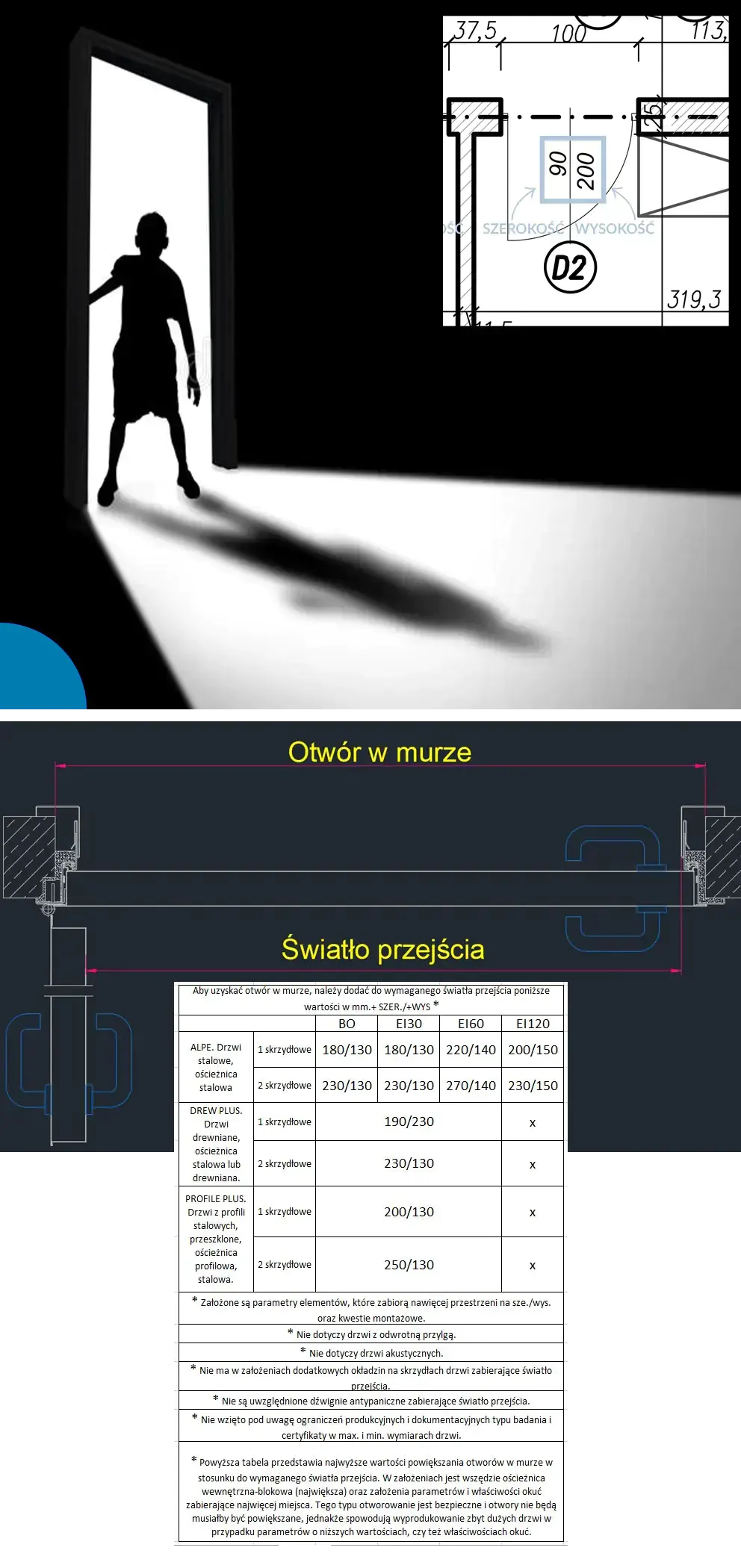

  Wymiarowanie otworów pod drzwi.

Wymiar światła przejścia mierzymy od płaszczyzny drzwi do przylgi w ościeżnicy.

Nie należy określać, czy też zastępować światła przejścia takimi pojęciami jak:
● wymiar w świetle ościeżnicy,
● światło ościerzy,
● wymiar przejścia w ościeżnicy,
ponieważ jest supełnie inna wartość wymiarowa, której strażak nie bierze pod uwagę.

	Aby określić wymiar w murze należy zawsze podawać dla specyfikatora wymiar wymaganego światła przejścia!

Powyższa zasada nie dotyczy budynków rewitalizowanych, zabytkowych, kiedy otwory w murze są niemożliwe do zmiany. W takich przypadkach światło przejścia jest wynikowe, wygenerowane z oczekiwanych parametrów drzwi.

Poniżej lista parametrów, która zmienia otworowanie w murze w stosunku do wymaganego światła przejścia:
● Rodzaj drzwi - stalowe, drewniane, profilowe - szklane
● Konfiguracja drzwi - 1/2 skrzydłowe
● Zewnętrzne? - zewnętrzne/wewnętrzne
● Odporność ogniowa - BO, EI30, EI60, EI120
● Szerokość światła przejścia - w mm
● Wysokość światła przejścia - w mm
● Rodzaj ościeżnicy - narożna, obejmująca, blokowa - wewnętrzna, ukryta
● Ewakuacja - klamka, dźwignia antypaniczna
● Rodzaj zawiasu - widoczny, ukryty
● Rodzaj ściany - murowana, z konstrukcji stalowej
● Przylga - przylgowe, bezprzylgowe, odwrotna przylga
● Antywłamaniowość - RC2, RC3, RC4, RC5
● Izolacyjność akustyczna - Rw=x dB
● Izolacyjność termiczna - 1.0, 1.1, 1.3, 1.5
● Wykładanie drzwi na ścianę - kąt otwarcia 180 stopni
● Wykończenie drzwi - rodzaj i grubość okładziny z klejem
● Okucia - np. samozamykacz ukryty w skrzydle biernym 2 skrzydło

• Następny temat...

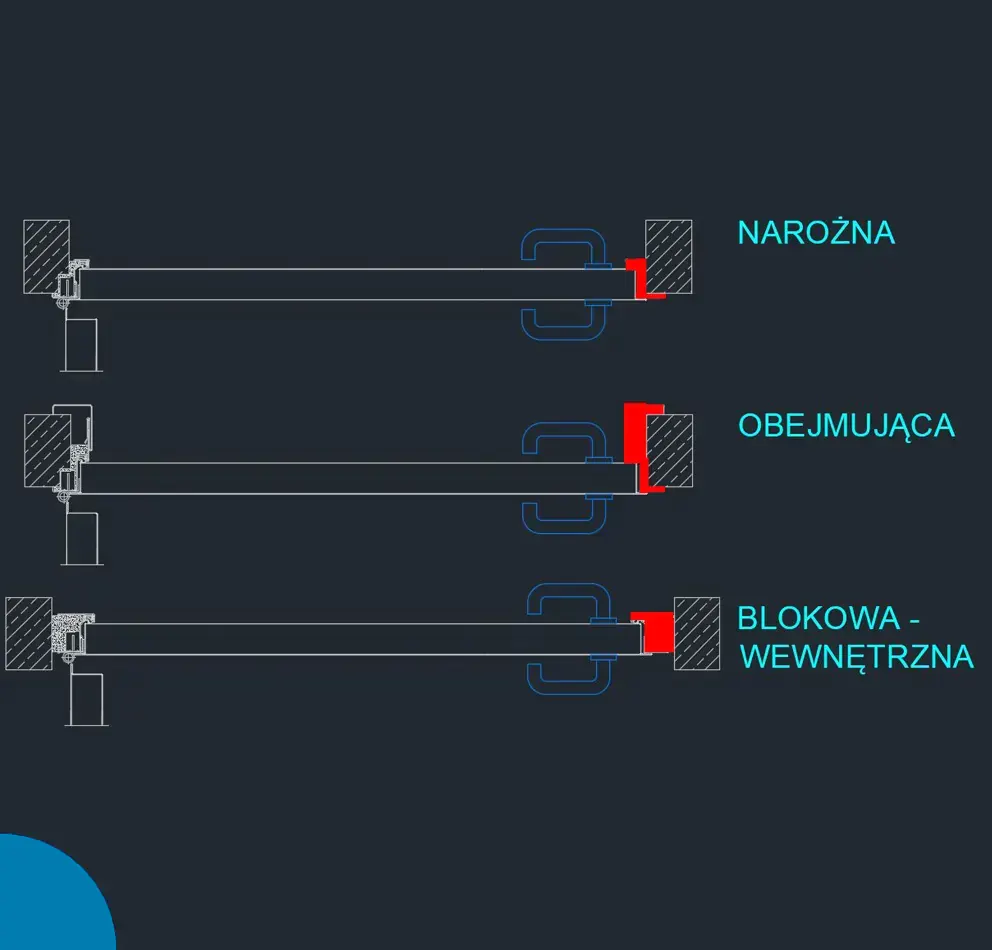

  Rodzaje ościeżnic.

Są 4 główne rodzaje ościeżnic:
● narożna/kątowa,
● obejmująca,
● blokowa-wewnętrzna,
● ukryta.

Każda z wyżej wymienionych ościeżnic potrzebuje innego otworu w murze w stosunku do wymaganego światła przejścia.

Najmniejszą ilość miejsca wymaga ościeżnica kątaowa/narożna.

W większości przypadków w drzwiach zewnętrznych używa się ościężnicy wewnętrznej-blokowej ze względu na ocieplenie budynku, które uniemożliwia lub bardzo utrudnia montaż ościeżnicy narożnej/kątowej lub obejmującej.

• Następny temat...

  Wymiarowanie otworów pod drzwi.

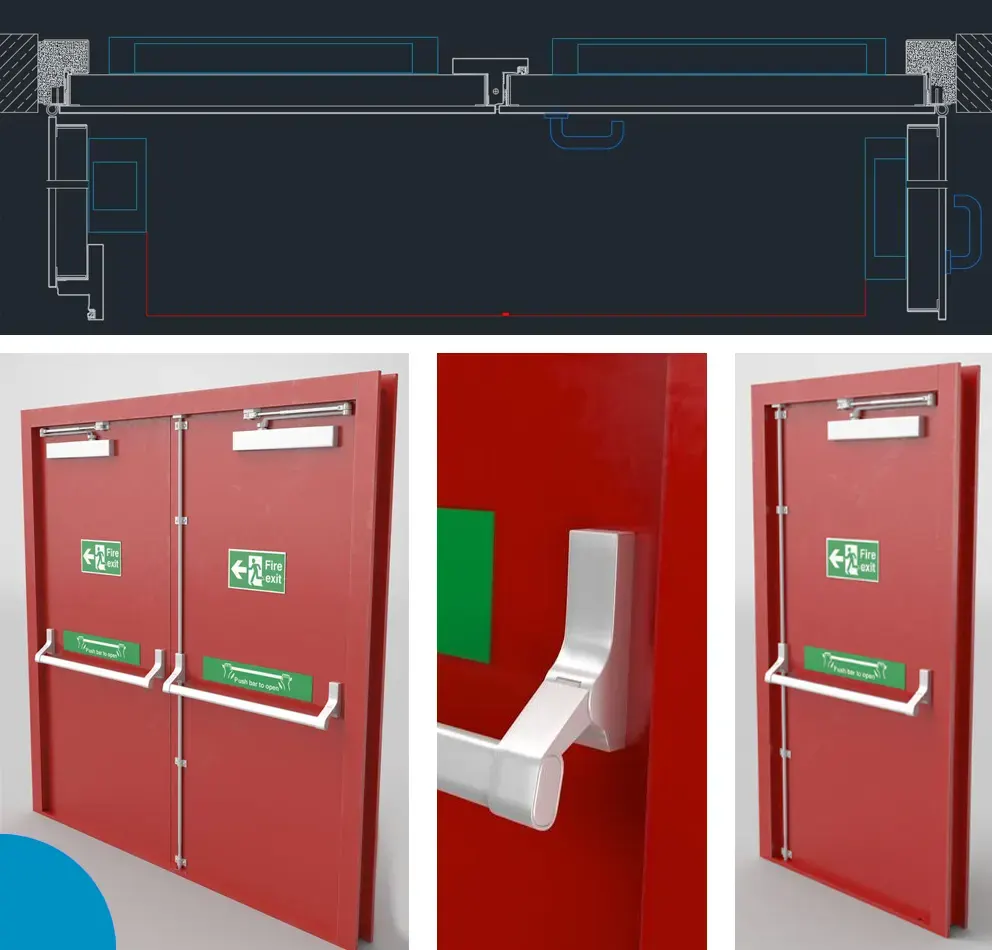

Są 2 główne rodzaje dźwigni:
● cross bar - większe,
● push bar - mniejsze tzw. klawiszowe,


Ewakuacja może wymagać zastosowania zamków antypanicznych, które w zależności od sytuacji będą wymagały zastosowania klamki lub dźwigni.

	Dźwignie paniczne zawężają światło przejścia - zawsze należy powiększyć otwór dodatkowo o głębokość dźwigni! W drzwiach dwuskrzydłowych występują 2 sztuki to szerokość powiększamy o wartość każdej dźwigni, czyli x 2.

• Następny temat...

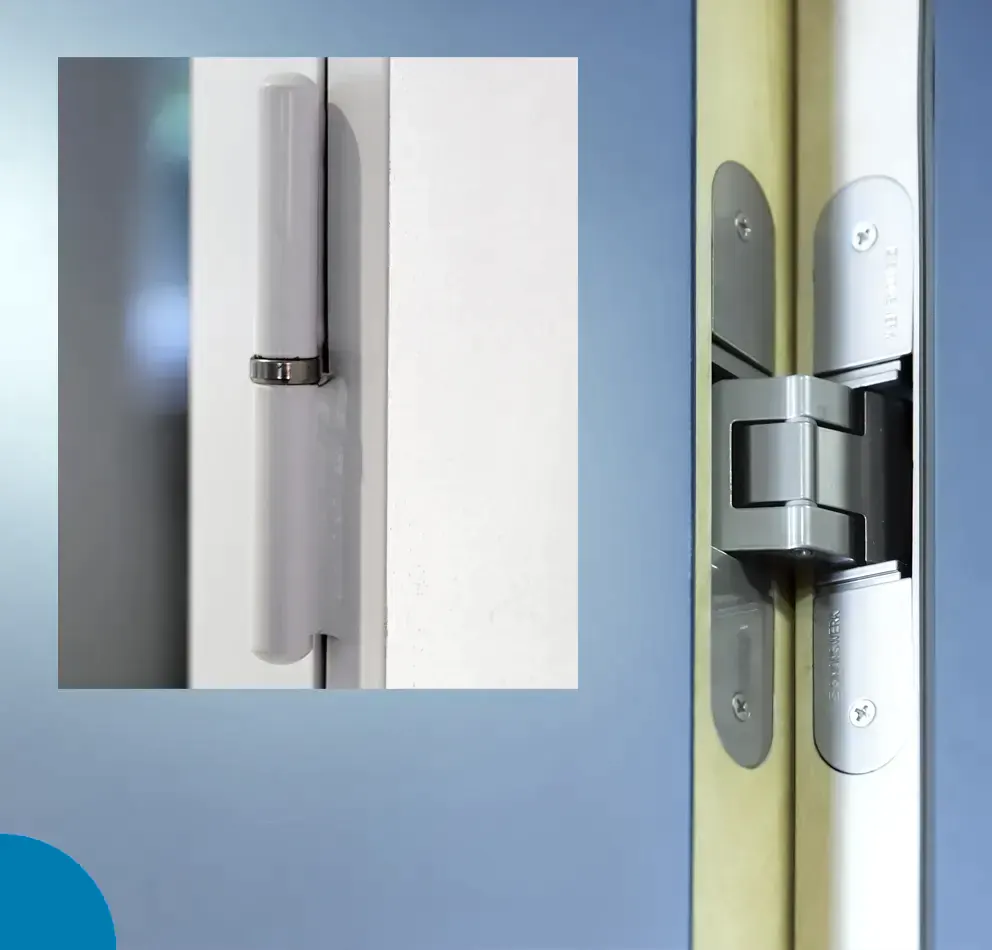

  Rodzaje zawiasów.

Są 3 główne rodzaje zawiasów:
● WIDOCZNE - regulowane 3D ze stali nierdzewnej - które wymagają najmniejszego otworowania,
● WIDOCZNE - spawane (zazwyczaj najtańszy wariant),
● UKRYTE - używane najczęściej do drzwi bezprzylgowych,


Każdy rodzaj zawiasu to inna estetyka i inne przygotowanie konstrukcji drzwi dlatego ich wybór w zestawieniach stolarki jest bardzo ważny.

	Każdy rodzaj zawiasu wymaga innego otworowania!

• Następny temat...

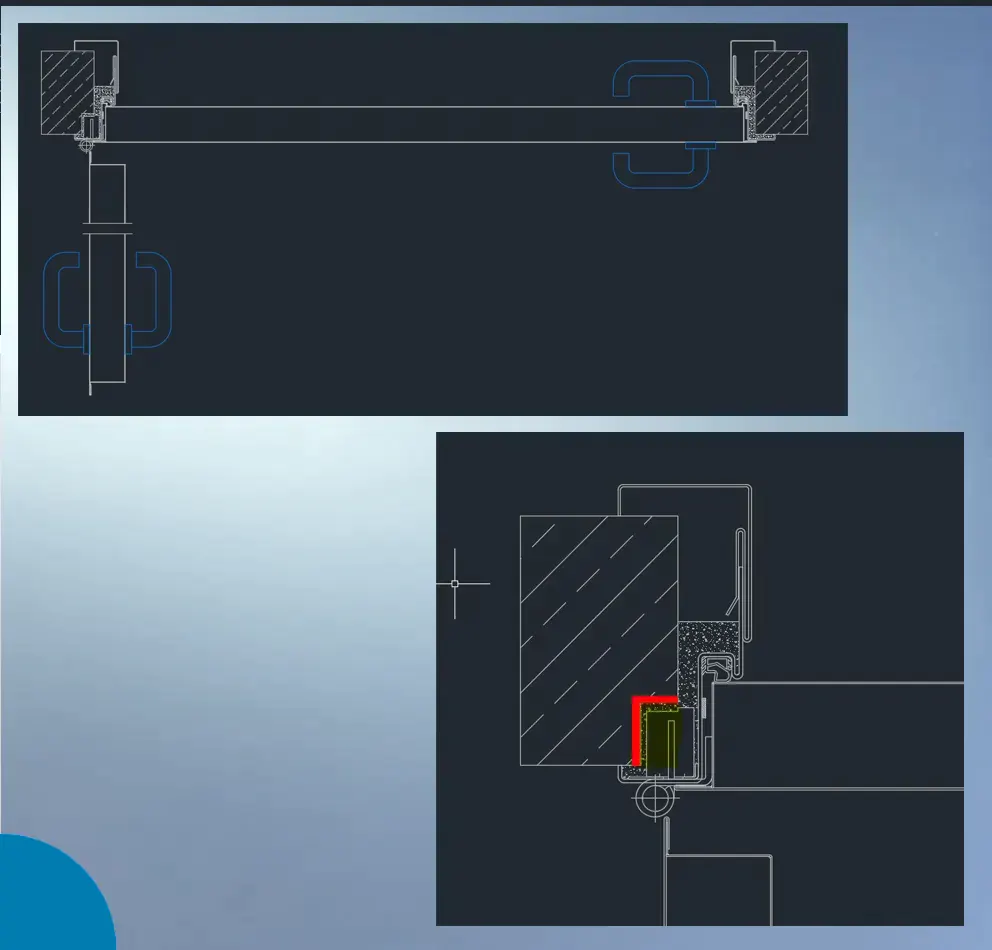

  Rodzaj ściany/muru.

Znaczenie mają 2 rodzaje ścian/muru:
● murowana/żelbetowa,
● z konstrukcji stalowej,


Jeżeli jest konstrukcja stalowa to pod kieszenie zawiasów należy mieć dodatkowe miejsce. Dlatego też należy przy ścianakch z konstrukcji stalowej powiększyć otwór o 20mm na każde skrzydłow drzwi, czyli jak będą drzwi dwuskrzydłowe należy przewidzieć dodatkowe 40mm na szerokości.
